Elektronische Schaltkreise im Browser simulieren
Simulation
Statt mit Steckfeld oder Lötkolben kann man auf dieser Website Schaltungen per Drag and Drop zusammenstellen und deren Verhalten testen.

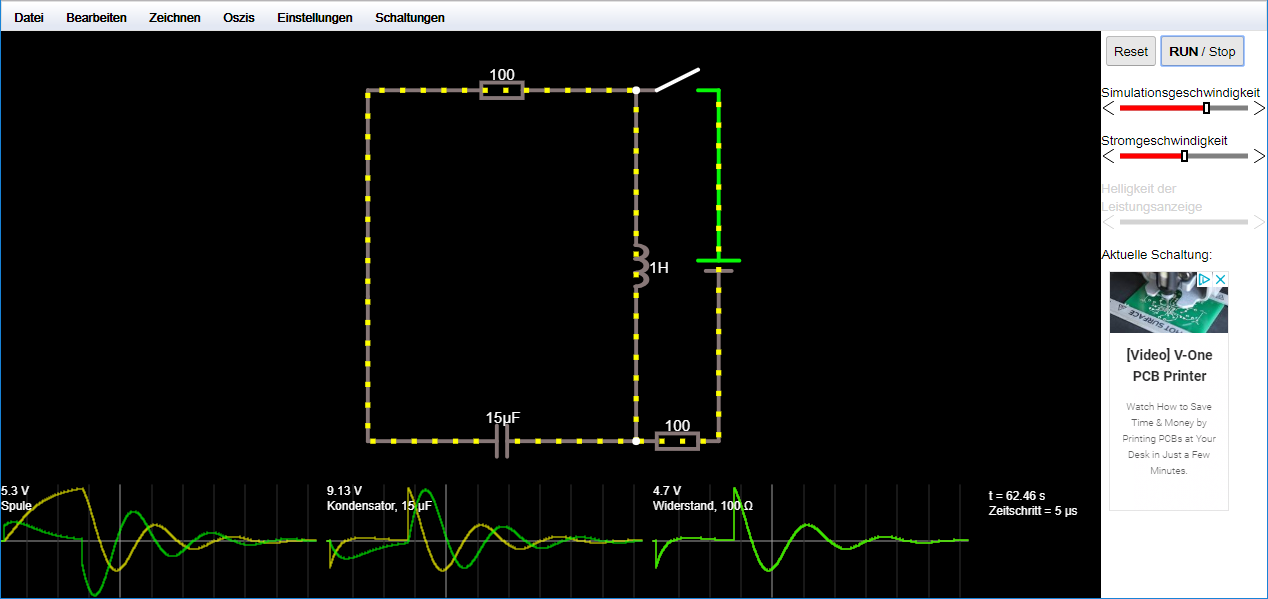

Das voreingestellte Beispiel ist ein Schwingkreis bestehend aus einer Spule, einem Kondensator und eine Widerstand. Die Spule wird zuerst mit Strom geladen. Anschließend oszilliert der Strom zwischen Spule und Kondensator hin und her. Die Spannung, die an den einzelnen Bauteilen anfällt, stellt die Website am unteren Bildschirmrand über die Zeit dar.
Zur Verfügung stehen sowohl passive Bauteile wie Leitungen, Widerstände oder Elektrolytkondensatoren, als auch aktive wie Dioden, Transistoren oder MOSFETs. Selbst logische Gatter, digitale Chips wie Flipflogs oder Multiplexer werden angeboten.Sowohl die Simulationsgeschwindigkeit als auch die Stromgeschwindigkeit sind regelbar. Die Schaltung speichert und lädt die Website auf Wunsch in beziehungsweise aus einer speziellen Textdatei vom eigenen Rechner.Mit QucsStudio gibt es noch ein Windows-Programm, dass Schaltungen simulieren kann.
